Фитинги для труб: виды и особенности использования

Содержание:

1. Классификация фитингов по форме
2. Виды соединения фитингов: какой лучше?
3. Какие бывают фитинги для ПНД труб
4. Металлические
5. Пластиковые
6. Фитинги для металлопластиковых труб
7. Наши советы

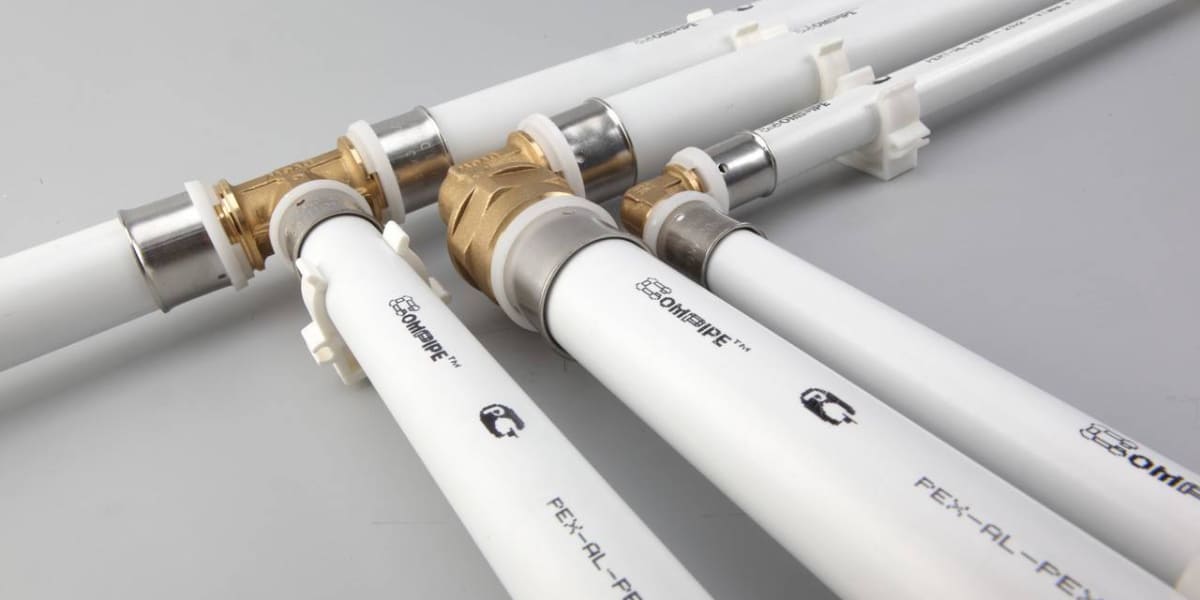

Фитинги — это элементы, используемые при монтаже разных видов трубопроводов. С их помощью соединяют трубы, делают разветвления, повороты, а также подключают запорную арматуру. Инженерную систему, собранную таким образом, легко демонтировать в случае поломки и собрать обратно. Регулярное техобслуживание или замена устаревших частей не вызывают сложностей.

В статье мы расскажем, для чего нужен фитинг, рассмотрим его разновидности, а также особенности монтажа и эксплуатации с разными типами трубопроводов.

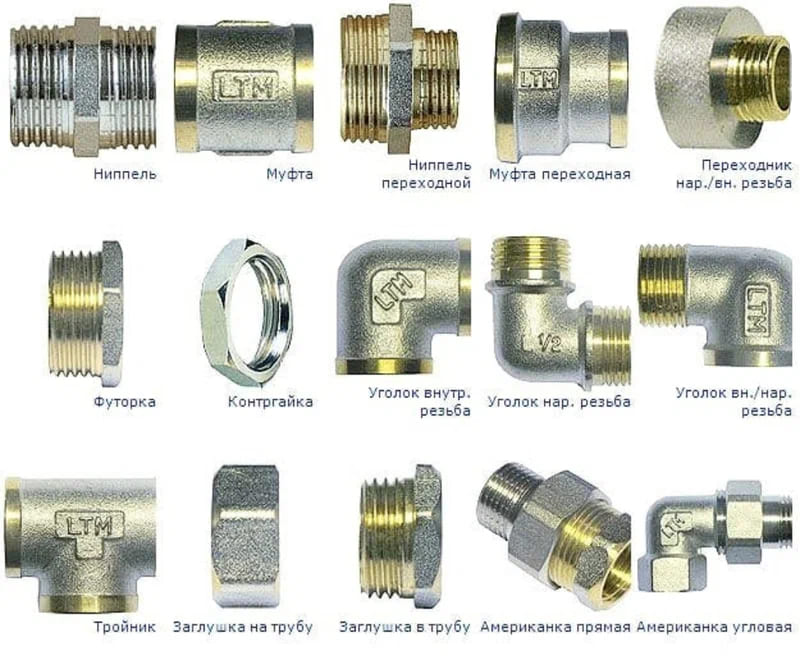

Классификация фитингов по форме

Все изделия условно разделяют на две группы — прямые и переходные. Каждый элемент отличается конструктивными особенностями, позволяющими ему решать определенный круг задач.

• Муфта — для стыковки труб одного диаметра на прямых участках. Бывают резьбовые, гильзовые, приварные и т.п.
• Отвод — изделие, предназначенное для смены направления трубопровода. Угольники изготавливают с изгибом от 45 до 180°.
• Тройник — для подключения к основной трубе дополнительного ответвления.
• Крестовина — функционально похожа на предыдущую разновидность, но с возможностью подключить два ответвления.
• Штуцер — элемент для разъемного соединения труб из разного материала, а также подключения шлангов и т.п.
• Американка — муфта с накидной гайкой. Предназначена для монтажа счётчиков в системах подачи холодной воды, отопления и т.п.
• Заглушки — изделия разной формы (плоские, поворотные и т.п.) для закупорки труб на время ремонтных работ. При выборе модификации необходимо учитывать уровень рабочего давления, которое способен выдержать элемент.

_{Источник: izhprofibur.ru}

Виды соединения фитингов: какой лучше?

От типа фиксации зависит, насколько удобным и быстрым будет монтаж. Выбирать тот или иной способ надо с учетом материала труб, требований к прочности соединения, а также необходимости демонтажа системы.

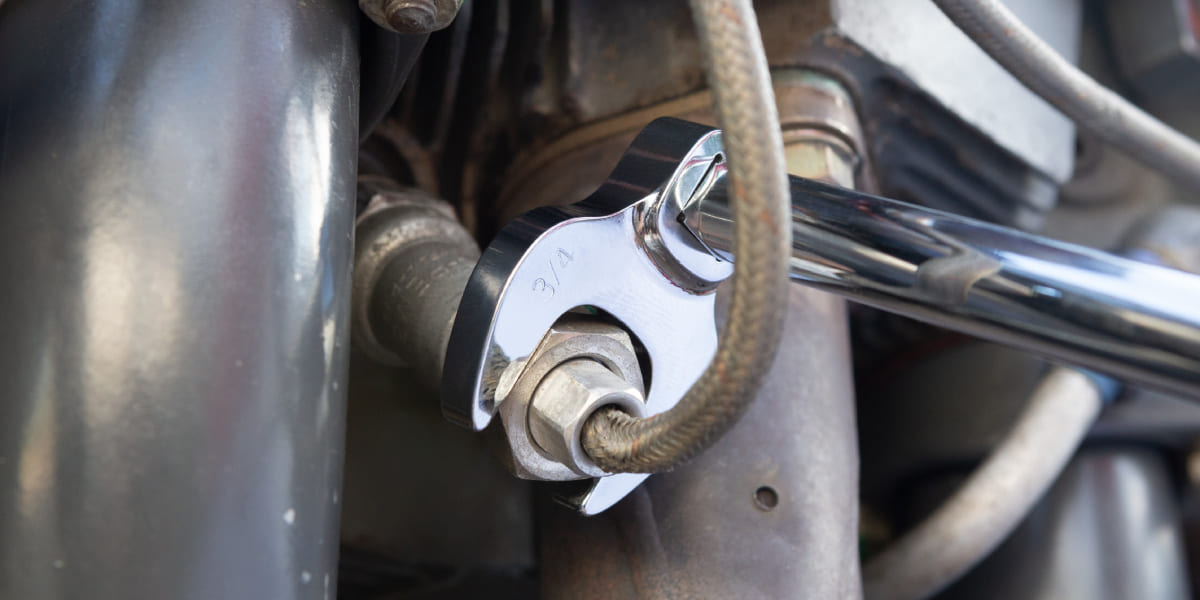

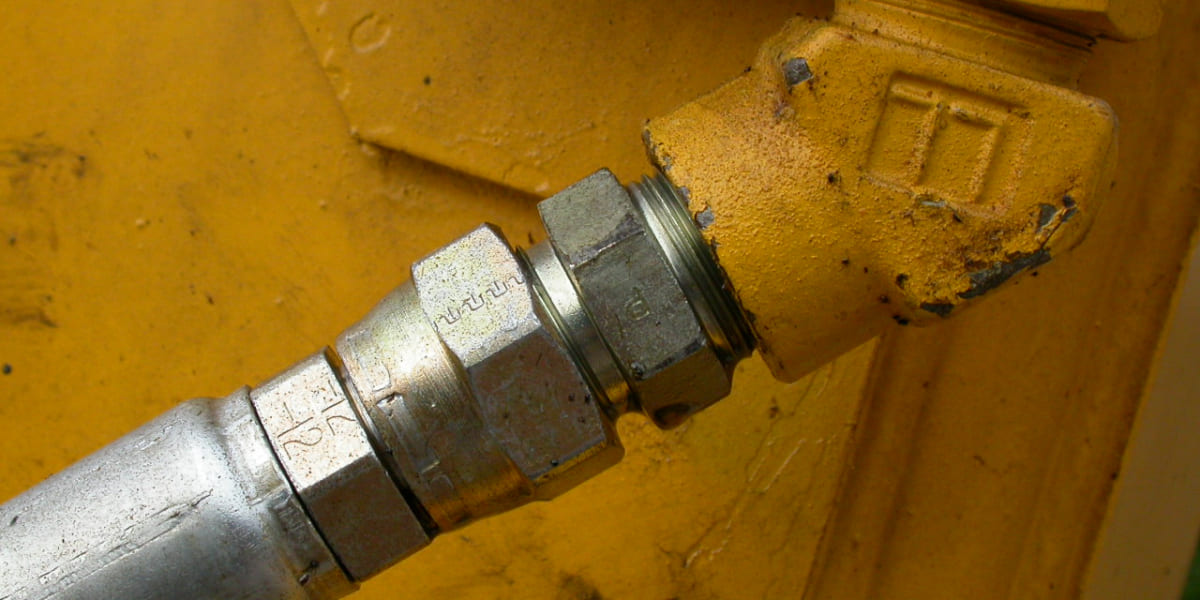

• Резьбовое — чаще используют для металлических трубопроводов. Надежное простое соединение. Фитинг накручивают прямо на трубу, а в качестве герметика используют ленту или паклю. Конструкцию можно многократно разбирать.
• Клеевое («холодная сварка») — полимерный клей обеспечивает герметичность, отсутствие протечек и прочную фиксацию. Работа с ним не требует специальных навыков.
• Фитинги под пайку — элемент соединяют с трубами внахлест и нагревают. Расплавленный металл заполняет зазор и образует прочный стык. Такой тип деталей подходит для монтажа отопительных систем или водопроводов. Но для временных конструкций этот способ нецелесообразен.
• Сварное — подходит для монтажа металлических труб. Для работы нужен профессионал с соответствующей квалификацией и специальное оборудование. В результате получается крепкое соединение с длительным сроком эксплуатации.

Какие бывают фитинги для ПНД труб

Изделия для трубопроводов из полимеров низкого давления изготавливают из металла и пластика.

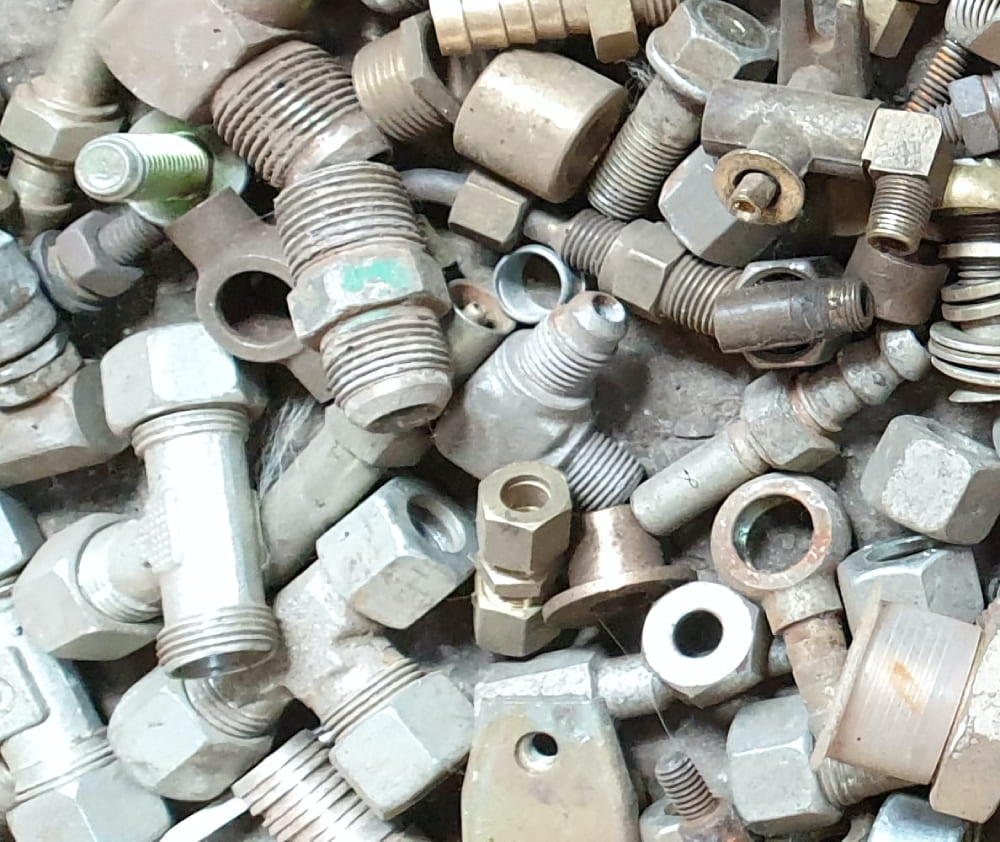

Металлические

Наиболее распространены фитинги из сплава меди и цинка. Они служат около 50 лет, устойчивы к коррозии и воздействию едких химических соединений, легкие, просты в монтаже. Конструкция способна выдержать гидроудар до 20 бар, а диапазон рабочей температуры у нее — до 200°С.

Пластиковые

Для производства соединительных элементов используют ПЭ-100. Материал не боится коррозии и агрессивных химических веществ. Гладкая внутренняя поверхность труб препятствует образованию налета. Фитинги выдерживают давление до 16 атмосфер, подходят для эксплуатации в диапазоне от 0 до +40°С.

_{Источник: clima-profi.ru}

Фитинги для металлопластиковых труб

Для создания прочной герметичной системы используют следующие виды:

• компрессионные — конструкция состоит из гайки, штуцера и обжимного кольца. Преимуществом является быстрый монтаж, специальное оборудование при этом не требуется. Производители не рекомендуют повторно использовать элемент, если его пришлось отсоединить, поскольку герметичность стыка может быть нарушена.
• цанговые — основа из латуни с обжимным кольцом и прокладкой для уплотнения. Конструкцию можно разбирать без замены уплотнительного кольца, стык при этом остается полностью герметичным.

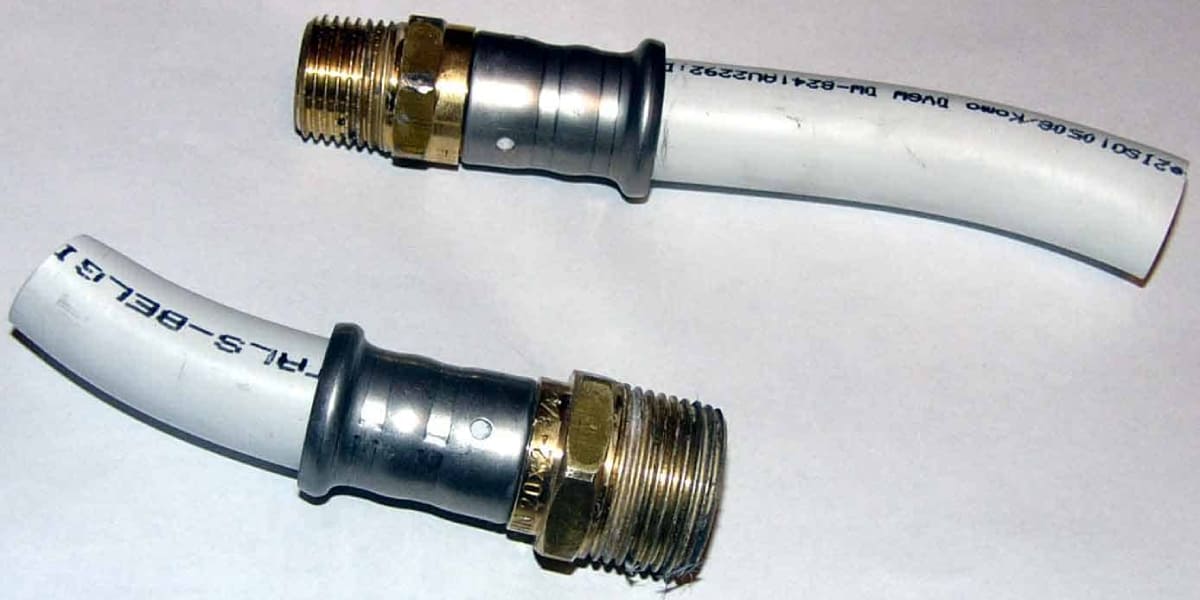

• пресс-фитинг — состоит из гильзы и нескольких прокладок. Для подсоединения потребуется профессиональное оборудование, стык получается неразборный. Такая система хорошо выдерживает гидроудары.

Для труб из металлопластика не используют фланцевое соединение или метод сварки.

_{Источник: oreninstrument.ru}

Наши советы

Выбирая соединительный элемент стоит учитывать ряд факторов, чтобы изделие точно соответствовало поставленной задаче:

1. материал фитинга подбирают к типу трубопровода;
2. соединение должно выдерживать расчетные нагрузки, гидроудары, а также подходить для эксплуатации в выбранном вами температурном режиме;
3. потребуется ли демонтаж системы — некоторые типы фитингов невозможно разобрать без потери герметичности узла;
4. сертификаты на продукцию — выбирайте производителей, изготавливающих товары, которые соответствуют нормам российского ГОСТа.
