Промышленные вентиляторы: виды и применение

Назначение вентиляторов

Один из ключевых параметров выбора — назначение вентиляторов, которые будут использованы в помещениях. Среди функций, которые может выполнять оборудование:

• Отвод загрязненного воздуха из помещения.
• Устранение загрязненной воздушной атмосферы, пара и газов.
• Подвод чистого воздуха в помещения, где наблюдается его нехватка.
• Удаление разных типов загрязнителей, характерных для производства.
• Регулировка ключевых параметров в здании — влажности, температуры.
• Обеспечение работы системы отопления, кондиционирования.
• Передача воздуха в металлургические печи, котлы отопления.
• Отвод накопленных излишков тепла и влаги.

От выполняемых функций зависят ключевые параметры установки. Может потребоваться установить на предприятии сразу несколько вентиляторов.

Системы общеобменной вентиляции

При построении общеобменных систем могут использовать различные виды вентиляторов. Чтобы гарантировать обеспечение комфортных условий и безопасности в помещении, нужно комбинировать несколько видов комплексов. К ним относят:

• Приточные. Используют чтобы транспортировать внутрь помещения свежий воздух. Можно также установить дополнительное оборудование — фильтры, охладители и увлажнители.
• Вытяжные. Системы необходимы, чтобы отводить загрязненный воздух из помещения. Это помогает контролировать соблюдение требований безопасности для работы сотрудников.
• Приточно-вытяжные. Удобная комбинированная техника, которая может работать как на подвод, так и на отвод воздуха.

Правильное проектирование системы помогает уменьшить затраты на очистку воздуха, его подогрев, охлаждение, увлажнение. Это формирует наиболее комфортный для человека микроклимат.

Виды промышленных вентиляторов

В продаже можно найти разные варианты модификаций вентиляторов. Это сильно влияет на их рабочие характеристики, зону использования, возможности. К ключевым видам техники относят следующие.

Прямоточные (безлопастные)

С внешней стороны конструкции нет потенциально-опасных для человека лопастей. Все они перемещены внутрь корпуса, установлены на двигателе. Ключевой критерий отличия — способ передачи крутящего момента. Распространены модели с ременной передачей, муфтами. Движение может обеспечиваться и установкой лопастей непосредственно на вале мотора.

В процессе работы воздух подается внутрь, за формирование всасывающего усилия отвечает турбина. За счет воздушной разряженности создает равномерное всасывание. При своих высоких показателях мощности, во время работы техника сильно шумит.

Радиальные

В основе работы вентилятора радиального типа — использование центробежной силы. Корпус создают в форме спирали, лопасти устанавливают радиально. Достигается постоянная эффективная циркуляция, хорошие показатели мощности. Наиболее высокопроизводительные модели создают давление до 12 000 Па. Есть также маломощные приборы (до 1000 Па) и модели со средними показателями давления (1 000 — 3 000 Па).

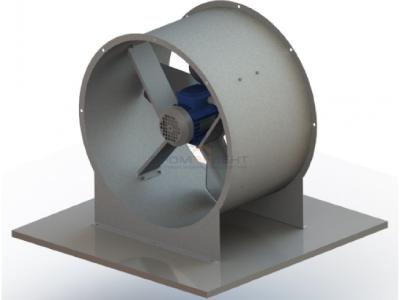

Осевые

Используют как приточные, вытяжные и комбинированные. По создаваемому давлению разделены на три группы — низкие, средние и высокие. В конструкции электродвигатель устанавливают в средней части корпуса, а прибор оснащают системой из обтекателей и коллекторов. Это помогает получить низкий уровень аэродинамического сопротивления, высокий КПД.

Диагональные

Кожух изготовлен в виде конуса. Во многом строение схоже с осевыми моделями, но отличается направление вытяжки — воздух отводится по диагонали.

В пользу покупки техники говорит обеспечение высокой скорости движения воздуха. Это позволяет достичь эффективности, которая нужна для систем с большой протяженностью воздуховодов. Уровень шума при этом становится значительно меньше по сравнению с аналогичными по мощности агрегатами.

Диаметральные (тангенциальные)

Нашли широкое применение в крупных вентиляционных системах и климат-контроле. Они подойдут для создания воздушных завес, оснащения комплексных сплит-систем. В строении есть диффузор, который монтируется в патрубок и параллельно крыльчатке.

Большие размеры воздуховода повышают КПД, делают уровень шума меньше. Устройство можно легко установить и подключить, доступно точное управление всеми ключевыми параметрами движения воздушного потока.

Классификация вентиляторов

В продаже есть много видов техники, потому для упрощения ее подбора под конкретный список задач была создана классификация. Она делит на группы по нескольким показателям:

• Место монтажа. Приборы могут монтировать на кровле, устанавливать внутрь вентиляционного канала, либо ставить отдельно. У всех типов есть свои особенности. Так крышные должны быть хорошо защищены от обмерзания, влаги и мусора. Внутриканальные потенциально могут быть очень шумными, требуется решить проблему установки дополнительного оборудования. При использовании отдельно стоящего размещения, важно правильно подобрать опору.
• Метод присоединения привода. Он может соединяться с двигателем напрямую, либо через ременную передачу или муфты. Это влияет на параметры эффективности передачи крутящего момента.
• Условия использования. Чтобы не допустить поломки техники, нужно учитывать, не повлияют ли на нее негативно различные внешние факторы среды. Самые доступные вентиляторы — общего назначения. Они перегоняют сухой, малопрогретый воздух. Коррозийностойкие прошли через дополнительную защиту от окисления и возникновения ржавчины. Термостойкие могут работать с воздушной средой, разогретой до температуры выше 80°С. В продаже есть взрывозащищенные, пылевые, специальные дымоудаляющие агрегаты.

Технические характеристики

При проектировании вентиляционной системы учитывают ключевые технические параметры оборудования. К ним относят:

• Давление. В сопроводительной документации прописывают показатели полного давления. Они обозначаются как Па (паскаль). Величина отражает разницу, которая формируется между потоками на входе.
• Производительность. Дает понять, какие объемы воздушной массы устройство способно перегнать за час. Величину указывают в м3/час.
• Мощность двигателя. Чем она выше, тем более крупные потоки может перегонять двигатель.
• Тип управления. Механические вентиляторы требуют аналогового включения через нажатие кнопки на корпусе. Электронные устройства подключены к оснащенной сенсорами панели управления. Удобнее всего дистанционные решения, которые контролируют пультом. Некоторые современные решения управляются через приложения на смартфонах.
• Размеры. Указывают габариты и масса. Первая группа параметров особенно важна при покупке канальных устройств. Массу рассчитывают, чтобы подобрать фундамент.
• Уровень шума. Обозначают в Дб. Так можно понять, нужна ли дополнительная защита от шума, вибрации.
• Безопасность. Меры защиты должны учитывать размещение. К примеру, если есть риск того, что к устройству получат доступ посторонние, нужно установить специальные решетки.

Степень защиты

Хорошее понимание особенностей места установки вентилятора помогает защитить его от потенциальных угроз и преждевременной поломки.

От размещения зависит способность гарантировать безопасность от следующих факторов:

• Агрессивное воздействие.
• Попадание агрессивных химических веществ.
• Проникновение посторонних предметов.
• Развитие коррозии.
• Повышенный уровень влажности.

Параметры защиты указывают в технической документации. Их стоит соблюдать и не экономить на этом показателе. Причина в том, что потенциально техника может быстро выйти из строя. При этом придется искать замену.

Аэродинамические свойства

Важный показатель качества вентилятора — его аэродинамические свойства. Они влияют на мощность, КПД, уровень эффективности работы в зависимости от конкретных условий.

У каждого прибора свои показатели аэродинамических характеристик. На это влияет тип корпуса, особенности расположения двигателя, крыльчатки и другие центральные параметры.

Конструктивные особенности

Конструкция прибора может сильно отличаться. Среди центральных элементов строения есть такие:

• Электродвигатель. Отвечает за приведение в рабочее состояние всего оборудования.
• Вал. Это основной вращательный элемент, который обеспечивает движение воздуха.
• Лопасти. Монтируются на вал. Разгоняют воздушную среду до нужной скорости, формируются требуемые показатели давления.
• Корпус. Чаще всего используются легкие сварные корпусы. Они могут быть разной формы, чаще всего встречаются квадратные и прямоугольные.

В конструкцию также входят и другие элементы. К ним относятся датчики, элементы электрики, автоматика и многое другое.
